| 加工定制：是 | 品牌：福建南平沃森机电 | 型号：SLX |

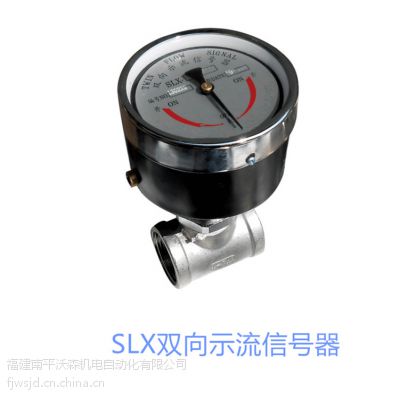

SLX型双向示流信号器是用来监视管路中的水流流量。当流量达到设定值时发出电信号，反馈到保护系统或控制流量的系统中去，从而保护主设备能正常工作。在现场还可通过观察指针的偏转程度来判断水流情况，双向示流信号器设计成双向指针型，也适应有反向冲水系统。
技术参数
产品特点及工作原理
本示流信号器主要由喷嘴系统、杠杆、微动开关及指示部分组成。水流经过喷嘴系统产生压差使杠杆摆动，当水流量超设定值时，杠杆克服弹簧力使微动开关动作发出正常信号，此时指针指向开的位置；当水流流量低于设定值，液流力小于弹簧力，弹力使微动开关动作发出低流量信号，此时指针指向关的位置。采用端面指针式设计，观察直观、造形美观。
外形及安装尺寸
型号 | Dg | 流量范围L/min | D | D-1 | D-2 | n-d | L | H |
SLX-15ZS | 15 | 10-40 | G1/2 | -- | -- | -- | 65 | 122 |
SLX-20ZS | 20 | 15-60 | G3/4 | -- | -- | -- | 65 | 135 |
SLX-25ZS | 25 | 20-80 | G1 | -- | -- | -- | 65 | 137 |
SLX-32ZS | 32 | 25-100 | G1 1/4 | -- | -- | -- | 70 | 141 |
SLX-40ZS | 40 | 30-150 | G1 1/2 | -- | -- | -- | 70 | 145 |
SLX-50ZS | 50 | 40-200 | -- | 110 | 140 | 4-Φ14 | 200 | 165 |
SLX-65ZS | 65 | 80-300 | -- | 130 | 160 | 4-Φ14 | 200 | 170 |
SLX-80ZS | 80 | 180-450 | -- | 150 | 185 | 4-Φ18 | 220 | 180 |
SLX-100ZS | 100 | 210-700 | -- | 170 | 205 | 4-Φ18 | 220 | 190 |
SLX-125ZS | 125 | 250-1100 | -- | 200 | 235 | 8-Φ18 | 240 | 202 |
SLX-150ZS | 150 | 300-1600 | -- | 225 | 260 | 8-Φ18 | 240 | 215 |
SLX-200ZS | 200 | 480-2100 | -- | 280 | 315 | 8-Φ18 | 260 | 240 |
