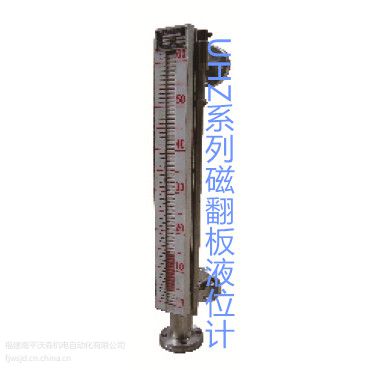

UHZ系列磁翻板液位计是以磁性浮子驱动双色磁板（柱）指示液位，可以做到高密封、防泄漏和在高压、高温、腐蚀性条件下***地检测液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大。配上液位磁记忆开关，辅以磁致伸缩液位变送器，可将液位的变化转换成4~20mA标准电流输出，实现远传、监测和控制。

技术参数

• 测量范围（安装法兰中心距L）：15mm 0~3000mm可按用户提供各种中心距尺寸生产
• 介质压力：0、1.0、2.5、4.0、6.4MPa
• 指示***度：±10mm
• 介质粘度：≤0.4Pa.s
• 介质密度：0.4~1.2g/cm?
• 介质温度：0~150℃
• 控制输出：1A/220VAC1A/DC30V
• 变送输出：4~20mA(DC24V);
• 连接方式：常规法兰连接，管连接订货注明

应用及选型说明

• UHZC侧装式磁翻板液位计

   侧装式磁翻板液位计主要用于密闭压力容器的液位测量，可通过上、下两个活动法兰与油罐等压力容器直接相连，也可选用法兰连接高压手动球阀进行连接。

• UHZD顶装式磁翻板液位计

   顶装式磁翻板液位计主要是用于对敞开容器的测量，通过安装法兰与回油箱等容器直接相连。本产品供货时提供配套法兰，测量动态流体且波动比较大时，应选配套花孔保护管。

• UHZS下装式磁翻板液位计

   下装式磁翻板液位计主要是用于水轮机发电机组推力、上导、下导轴承油箱等下部旁通连接容器的液位测量，通过底部安装法兰与回油箱等容器直接相连。
